長角度傳感器產品介紹

一、產品概述

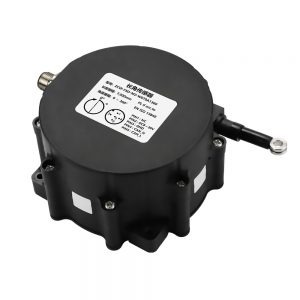

長角度傳感器，又稱長度角度一體化傳感器、拉線式長角度傳感器、臂長角度傳感器，是一種能夠同時測量設備伸縮長度與傾斜角度的工業測量裝置，主要用于工程機械、高空作業平臺、起重機、消防車、泵車等大型設備，實現臂長檢測、姿態監測、安全保護、自動控制等功能。它將拉線位移測量與傾角測量集成一體，輸出長度信號與角度信號，為設備安全運行、精準控制提供關鍵數據。

深圳市晶海微電子有限公司長期代理德國 WIKA 威卡、德國 SICK 西克、瑞士 Baumer 堡盟、德國 G-SNS 吉賽思等國際知名品牌長角度 / 長度角度一體化傳感器，產品具有高精度、高穩定性、強抗振、高防護、長壽命等特點，廣泛應用于工程機械、特種車輛、新能源裝備等領域。

二、工作原理

1. 長度測量：通過不銹鋼拉線、彈簧自動回卷機構、霍爾 / 編碼傳感器檢測伸縮位移，將直線長度轉換為電信號。

2. 角度測量：采用MEMS 傾角芯片，檢測傳感器本體與水平面的傾斜角度，輸出傾角信號。

3. 信號輸出：內置處理芯片將長度、角度數據整合，通過CANopen、SAE J1939、4–20mA等標準接口輸出，直接對接車載控制器、PLC、顯示屏。

三、合作品牌及具體型號參數

1. 德國 WIKA 威卡 —— 長角度傳感器主流品牌（晶海微核心代理）

代表型號：gSENS LWG 系列

• LWG200行程：0–5m / 0–10m角度量程：±90°輸出：CANopen / SAE J1939防護等級：IP67 / IP69K工作溫度：-40℃～+85℃特點：結構緊湊、適合中小型臂架設備。

• LWG720行程：0–15m角度量程：±90°輸出：CANopen、SAE J1939、4–20mA防護：IP67特點：重載設計、抗振動、抗沖擊，泵車、高空車專用。

• LWG650行程：0–50m角度量程：±180°輸出：CANopen特點：超長行程，適用于大型起重機、登高平臺。

2. 德國 SICK 西克 —— 高精度長角度 / 傾角傳感器

代表型號：TMM / TMS 系列

• TMM88 / TMS88角度量程：±5°～±90°精度：最高 ±0.02°輸出：CANopen、SAE J1939、4–20mA、0–10V防護：IP67 / IP69K特點：動態傾角補償，適合移動機械長角度控制。

3. 瑞士 Baumer 堡盟 —— 無接觸長角度傳感器

代表型號：GIM700DR 系列

• 測量范圍：0–360° 全角度

• 輸出：CANopen / SAE J1939

• 防護：IP69K

• 特點：抗干擾強、耐油污、適合惡劣工況。

4. 德國 G-SNS 吉賽思 —— 高性價比長角度傳感器

代表型號：LWG 替代款長度角度一體化傳感器

• 行程：0–15m

• 角度：±90°

• 輸出：CANopen / 4–20mA

• 防護：IP67

• 特點：價格適中、性能穩定、可直接替換進口品牌。

四、使用條件（通用要求）

1. 工作電壓：10–30V DC

2. 工作溫度：-40℃ ～ +85℃

3. 防護等級：IP67、IP69K（戶外、車載、防水防塵）

4. 振動與沖擊：滿足 20g/100g，適應工程機械強振動環境

5. 拉線材質：不銹鋼鋼絲繩，耐腐蝕、耐拉伸

6. 安裝方式：法蘭安裝、支架安裝，固定于臂架、底盤、回轉平臺

7. 適用介質環境：油、粉塵、雨水、高低溫等惡劣工況均可使用

五、典型應用實例（具體真實場景）

1. 高空作業平臺 —— 臂長 + 角度安全監測

• 使用產品：WIKA LWG720、G-SNS 長角度傳感器

• 功能：實時檢測伸縮臂長度與平臺傾角

• 作用：防止傾翻、超程報警、自動限制動作

• 效果：符合 CE、ISO 安全標準，大幅提升設備安全性

2. 汽車起重機 / 履帶吊 —— 長度角度雙檢測

• 使用產品：WIKA LWG650、SICK TMM88

• 功能：檢測大臂伸縮長度、傾斜角度

• 作用：力矩限制系統核心部件，防止超載、傾覆

• 效果：保障吊裝安全，是起重機必備安全傳感器

3. 混凝土泵車 / 消防車 —— 臂架姿態控制

• 使用產品：WIKA LWG200 / LWG720

• 功能：多節臂長度 + 角度實時采集

• 作用：臂架防碰撞、自動走位、安全區域限制

• 效果：提高施工效率，降低事故率

4. 登高消防車、救援云梯 —— 超長行程角度檢測

• 使用產品：WIKA LWG650（0–50m）

• 功能：超長行程長度角度一體化測量

• 作用：保證云梯伸展安全、姿態穩定、定位精準

• 應用：消防救援、高空應急救援

5. 環衛車、垃圾壓縮車 —— 舉升角度控制

• 使用產品：Baumer GIM700DR、G-SNS 長角度

• 功能：檢測車廂舉升角度、翻轉角度

• 作用：防止舉升過度、自動限位、保護液壓系統

6. 農業機械、工程機械轉向角度檢測

• 使用產品：SICK TMS 系列、Baumer 長角度傳感器

• 功能：轉向角度、車身姿態實時監測

• 作用：自動駕駛、輔助轉向、車身平衡控制

六、產品優勢總結

1. 長度 + 角度雙測量，一臺設備完成兩種檢測。

2. 高防護 IP67/IP69K，適應戶外、雨水、粉塵、油污環境。

3. 寬溫工作 - 40℃～+85℃，滿足南北極寒、高溫工況。

4. 抗振動、抗沖擊，適合工程機械長期使用。

5. 標準信號輸出，直接對接車載電腦、顯示屏、安全控制器。

6. 國際品牌品質，晶海微提供現貨、選型、技術支持一站式服務。

七、結尾

長角度傳感器是現代大型工程機械、特種車輛不可或缺的安全核心部件。深圳市晶海微電子有限公司憑借多年行業經驗，為客戶提供WIKA、SICK、Baumer、G-SNS等國際一線品牌長角度 / 長度角度一體化傳感器，可滿足各類設備高精度、高可靠性、長壽命的測量需求，為設備安全運行與智能化升級提供穩定可靠的解決方案。
