角度傳感器產品介紹

角度傳感器是一種能夠實時檢測物體旋轉角度、傾斜角度、角位移并將其轉換為電信號輸出的工業測量元件，廣泛用于工業自動化、工程機械、高空作業平臺、農業機械、機器人、新能源裝備等領域，實現位置檢測、姿態控制、安全保護與自動定位功能。深圳市晶海微電子有限公司長期代理德國 SICK、瑞士 Baumer、意大利 GEFRAN、德國 WIKA、德國倍加福等國際知名品牌角度 / 傾角傳感器，為客戶提供高精度、高穩定性、高防護等級的一站式角度測量解決方案。

一、角度傳感器工作原理

角度傳感器主要分為霍爾式、磁編碼式、電位器式、MEMS 傾角式四大類：

1. 霍爾 / 磁編碼角度傳感器：通過磁場變化檢測旋轉角度，無接觸、無磨損、壽命極長。

2. 電位器式角度傳感器：通過電阻變化輸出角度信號，結構簡單、成本低、穩定性好。

3. MEMS 傾角傳感器：利用重力加速度原理，測量設備相對于水平面的傾斜角度。

4. 編碼器式角度傳感器：通過光電或磁電編碼輸出絕對角度值，精度高、響應快。

二、晶海微合作品牌及具體型號介紹

1. 德國 SICK 西克 —— 高精度傾角 & 磁性角度傳感器

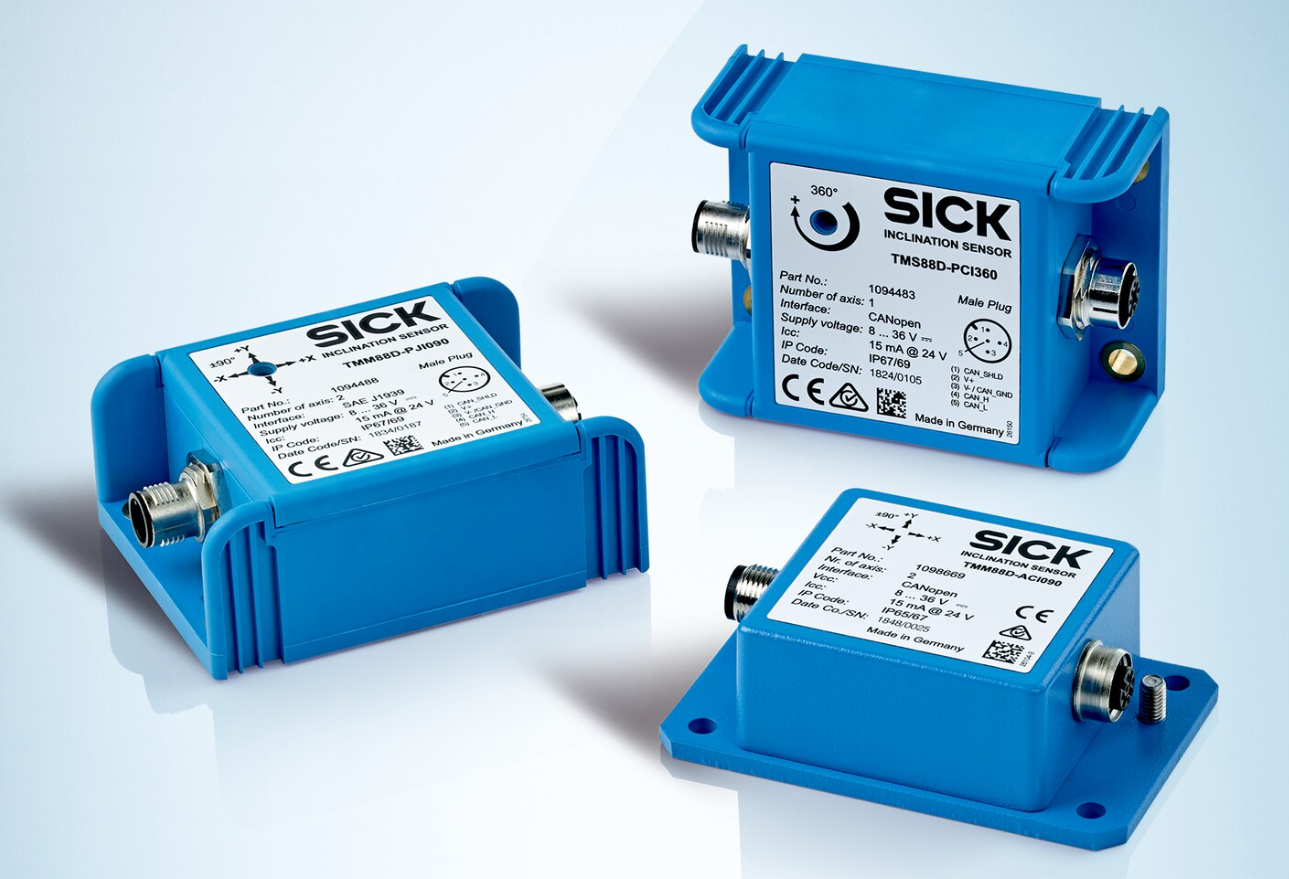

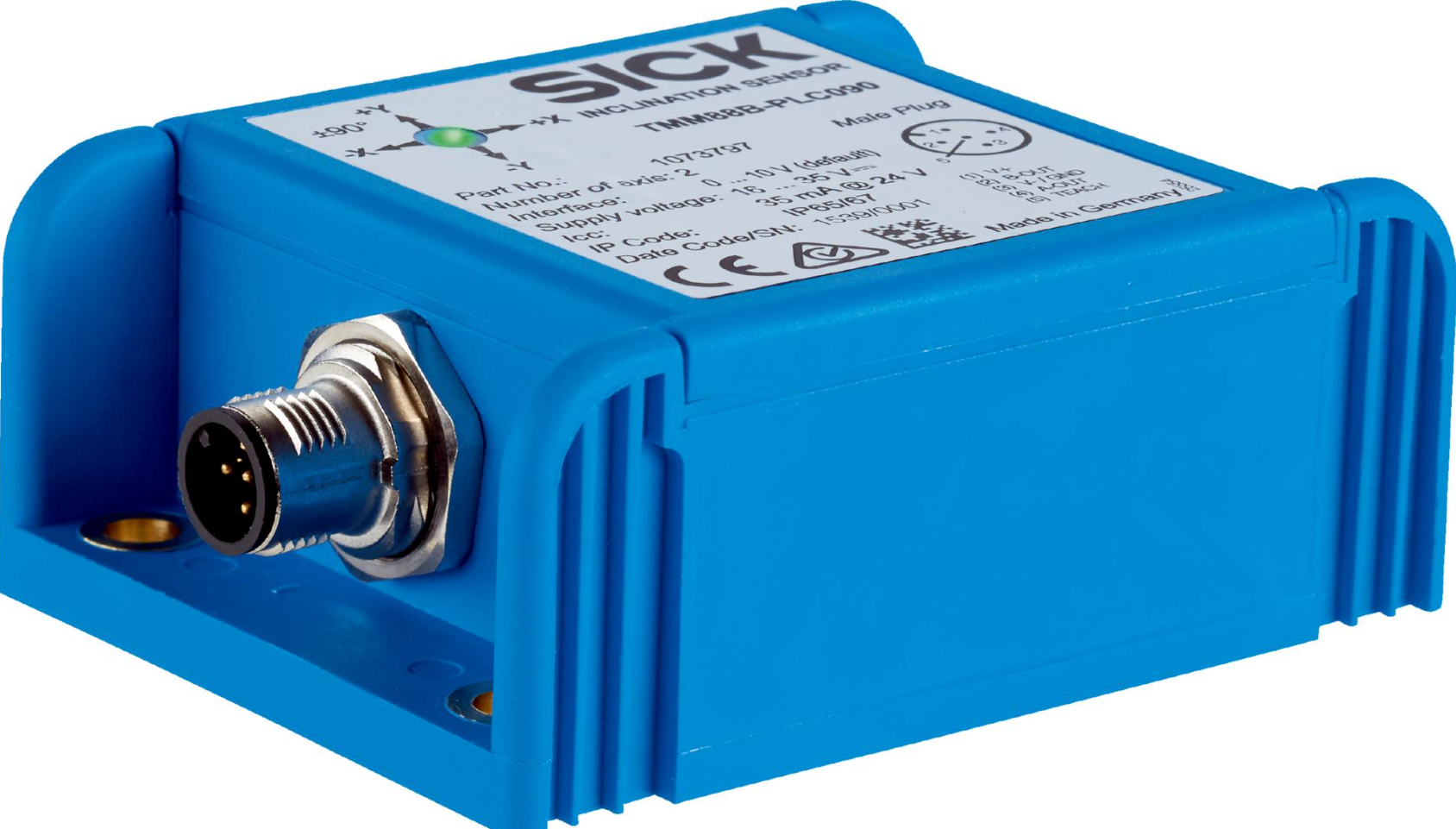

代表型號：TMS/TMM 系列傾角傳感器

• 量程：±5°、±15°、±30°、±60°、±90°

• 精度：最高可達 0.005°

• 輸出：CANopen、SAE J1939、4–20mA、0–10V

• 防護等級：IP67、IP69K

• 特點：抗振動、抗沖擊、適合工程機械、高空作業平臺

代表型號：AFM/AFS 磁性角度傳感器

• 測量角度：0–360° 連續測量

• 輸出：模擬量 / 數字量

• 無接觸、無磨損，適合高速旋轉機構

2. 瑞士 Baumer 堡盟 —— 無接觸霍爾角度傳感器

代表型號：BRILLIANT 系列（霍爾角度傳感器）

• 測量范圍：0–360°

• 供電：5V 或 10–30V

• 輸出：Analog、PWM、CAN

• 壽命：＞1 億次動作

• 特點：體積小、精度高、抗干擾強

3. 意大利 GEFRAN 杰佛倫 —— 旋轉角度位移傳感器

代表型號：PA1 系列、PC 系列

• 測量角度：0–90°、0–180°、0–360°

• 輸出：0–5V、0–10V、4–20mA

• 結構：導電塑料電位器，無限分辨率

• 適用：工業機械、閥門定位、轉向角度

4. 德國 WIKA 威卡 —— 工業級傾角傳感器

代表型號：WI 系列、WS 系列

• 量程：±15°、±30°、±60°

• 輸出：4–20mA、CAN

• 防護：IP67

• 適用：工程機械、農業機械、太陽能追蹤

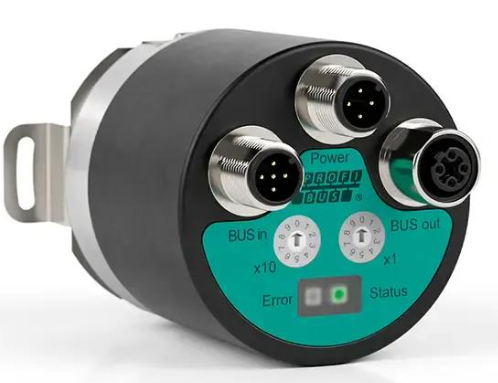

5. 德國 Pepperl+Fuchs 倍加福 —— 磁性角度傳感器

代表型號：ENA 系列

• 非接觸式霍爾角度測量

• 0–360° 全角度檢測

• 適合防爆、高粉塵、高濕環境

三、使用條件（通用要求）

1. 工作電壓：5V DC / 10–30V DC

2. 工作溫度：-40℃ ～ +85℃（工業級）

3. 防護等級：IP65、IP67、IP69K（戶外 / 工程機械專用）

4. 振動 / 沖擊：滿足 20g/100g，適合車載、工程機械

5. 介質環境：可用于油、水、粉塵、潮濕等惡劣工況

6. 輸出信號：

• 模擬量：0–5V、0–10V、4–20mA

• 數字量：CAN、CANopen、SAE J1939、PWM

四、典型應用實例（非常具體，可直接寫報告）

1. 高空作業平臺 —— 安全傾角檢測

• 使用產品：SICK TMM 系列傾角傳感器

• 作用：檢測平臺傾斜角度，防止傾翻

• 功能：超過安全角度立即報警、切斷動作、鎖止平臺

• 效果：極大提升設備安全性，符合 CE 認證要求

2. 挖掘機 / 起重機 —— 大臂角度測量

• 使用產品：Baumer 霍爾角度傳感器

• 作用：測量機械臂旋轉角度、伸縮角度

• 實現：智能限位、動作保護、精準定位

3. 農業機械（收割機、拖拉機） —— 車身水平控制

• 使用產品：WIKA WI 系列傾角傳感器

• 作用：保持車身水平，提升收割精度與行駛穩定

4. 太陽能追蹤系統 —— 太陽板角度自動調節

• 使用產品：GEFRAN PA1 角度傳感器

• 作用：實時調整光伏板角度，最大化吸收太陽能

• 優勢：高精度、長壽命、耐候性強

5. 工業機器人 / 自動化設備 —— 關節角度檢測

• 使用產品：Baumer、SICK 磁編碼角度傳感器

• 作用：精準控制機械臂旋轉角度

• 特點：無接觸、高速響應、高重復精度

6. 環衛車、清掃車、垃圾車 —— 車廂舉升角度檢測

• 使用產品：倍加福 ENA 系列、WIKA 傾角

• 作用：檢測車廂舉升角度，防止傾倒事故

五、總結

角度傳感器是現代工業裝備中必不可少的位置與姿態檢測元件，具有高精度、高穩定性、長壽命、強防護等特點。深圳市晶海微電子有限公司憑借多年行業經驗，為客戶提供SICK、Baumer、GEFRAN、WIKA、倍加福等國際品牌角度傳感器，覆蓋傾角、旋轉角度、角位移、絕對角度測量全系列產品，可滿足工程機械、高空作業平臺、農業機械、工業自動化、新能源等多領域需求，并提供專業選型、技術支持與現貨供應服務。
